Conector activo de fibra óptica
Los conectores móviles de fibra óptica, también conocidos como cables de conexión de fibra óptica, unen con precisión los dos extremos de la fibra con una pérdida de inserción extremadamente baja.
Descripción
Descripción del Producto

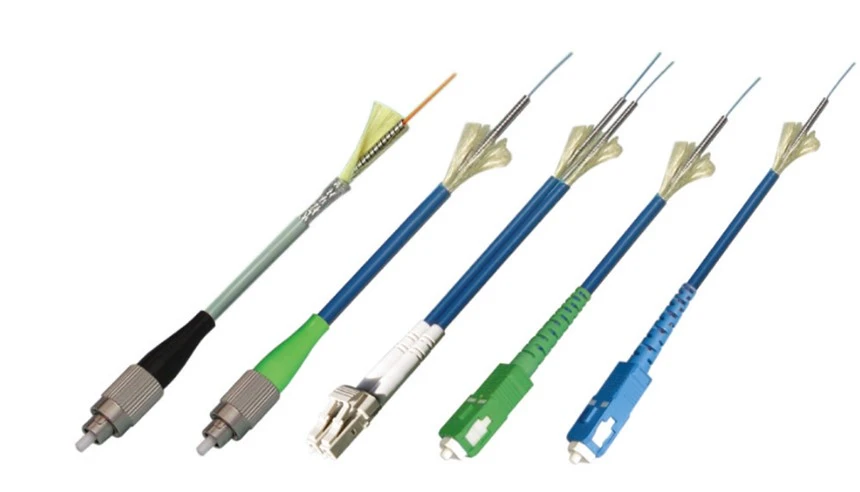

Los conectores móviles de fibra óptica, también conocidos como cables de conexión de fibra óptica, unen con precisión los dos extremos de la fibra con una pérdida de inserción extremadamente baja. El cable de fibra óptica se puede proporcionar con simplex, dúplex, micro dúplex y los conectores se pueden proporcionar con SC/ FC/ LC/ ST/ MU/ MT-RJ/ E2000, etc.
Características
• Alta estabilidad y confiabilidad
• Baja pérdida de inserción, alta pérdida de retorno.
• Excelente acabado estándar de pulido.
• Cumplimiento de la geometría del extremo
• Varias configuraciones o métodos de conexión
Aplicaciones
• Telecom.com
• Televisión por cable
• Terminales de dispositivos activos o pasivos
• Industrial, médico y militar
• Gigabit Ethernet
Indicadores ópticos
|
Artículos de prueba |
FC, SC, ST, LC, MU |
MT-RJ |
||
|
Grado estándar Grado B |
Superior Una nota |
MM |
SM |
|
|
Pérdida de inserción (dB) |
Menor o igual a 0.3 (tipo:0.15) |
Menor o igual a 0.2 (tipo:0.10) |
＜0.5 (repetibilidad) |
＜0.55 (repetibilidad) |
|
Pérdida de retorno (dB) |
PC Mayor o igual a 40 APC Mayor o igual a 50 |
PC Mayor o igual a 45 APC Mayor o igual a 55 |
＞25 |
＞35 |
Propiedades ambientales y mecánicas
|
Proyecto de prueba |
Condiciónes de la prueba |
Cambio máximo en la pérdida de inserción Máx. △ IL |
|
Alta temperatura |
+85oC, 168h |
0.2dB |
|
Ciclos de temperatura |
-40 oC-+75oC, 21 ciclos, 168 h |
0.2dB |
|
Humedad y calor (estado estacionario) |
75oC, 95%R.H. 168h |
0.2dB |
|
Ciclo de calor húmedo |
-10 oC~+65oC, 95%~100%RH 14 ciclos, 168h |
0.2dB |
|
Vibración |
10 Hz-55Hz, 1,5 mm (pp) |
0.1dB |
|
Doblar |
0.6-0.9kgf, -90 grados -+90 grados 100 ciclos |
0.1dB |
|
Torneado |
1.5-2.5kgf, 10 veces/min, ±180 grados, 200 veces |
0.1dB |
|
De tensión |
70 -90N, 10 minutos |
0.1dB |
|
Descendente |
1,5 m, 8 veces |
0.2dB |
|
Repetibilidad |
10 veces |
0.2dB |
|
Intercambiabilidad |
Al azar |
0.2dB |
|
Durabilidad |
>500 veces |
0.2dB |
|
Fuerza del mecanismo de bloqueo |
68,6N, 10min |
0.1dB |
Nota: Consulte el estándar Telcordia GR-326-CORE o IEC
MT-RJ:
|
Proyecto de prueba |
Condiciónes de la prueba |
Cambio máximo en la pérdida de inserción Máx. △ IL |
|
Alta temperatura |
+60oC, 96h |
0.2 dB |
|
Baja temperatura |
-10oC, 96h |
0.2 dB |
|
Ciclos de temperatura |
-10 oC-+60oC, 12 ciclos, 96h |
0.2 dB |
|
Humedad y calor (estado estacionario) |
40oC, 95%R.H, 96h |
0.2 dB |
|
Vibración |
10 Hz-55Hz, 1,5 mm (pp) |
0.2 dB |
|
Doblar |
0.6kgf, -90 grados -+90 grados 100 ciclos |
0.2 dB |
|
Torneado |
1,5 kgf, 10 veces/min, ±180 grados, 200 veces |
0.2 dB |
|
De tensión |
70N, 10min |
0.2 dB |
|
Descendente |
1,5 m, 8 veces |
0.2 dB |
|
Repetibilidad |
10 veces |
0.2 dB |
|
Durabilidad |
>500 veces |
0.2 dB |
Denominación del modelo
