Cordón de conexión de fibra con compensación de dispersión de PM



Los puentes de fibra de compensación de dispersión de mantenimiento de polarización (PM) están hechos de fibra de compensación de dispersión (DCF) y son adecuados para aplicaciones que requieren un control preciso de la dispersión del sistema. Ambos extremos del puente de fibra de compensación de dispersión de mantenimiento de polarización (PM) se combinan con una sección de fibra de mantenimiento de polarización de dispositivo convencional para minimizar la pérdida cuando se conecta a otros puentes de fibra de PM. Ambos extremos del puente adoptan conectores de fibra óptica de alta precisión que mantienen la polarización, que tienen una baja pérdida de inserción y una alta pérdida de retorno.



Cable de conexión de fibra con compensación de dispersión FC/APC





• La longitud de compensación se puede personalizar.
• Admite eje rápido, eje lento, alineación de eje en cualquier ángulo especificado y alto índice de extinción.
• Menor pérdida y alta pérdida de retorno.
• Ambos extremos son fibras ópticas monomodo que mantienen la polarización ordinaria, lo que puede lograr un acceso con bajas pérdidas al sistema óptico existente.
• Ambos extremos se pueden personalizar con conectores de mantenimiento de polarización de uso común, como FC, SC y LC.





• Ajuste de dispersión
• sistema PM-DWDM
• Sistema de detección y detección de fibra óptica.
• Sistema de televisión por cable



Diagrama esquemático de compensación de dispersión en un sistema de transmisión de fibra óptica.

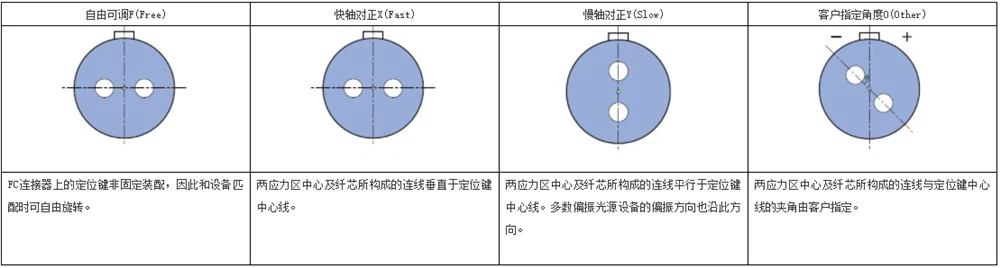

Proporciona una variedad de métodos de alineación de ejes, que se pueden personalizar según las necesidades del cliente.



Cómo funciona el eje de tensión





PMDCF (fibra compensadora de dispersión que mantiene la polarización)
Especificaciones típicas a 1550 nm
coeficiente de dispersión	-100 ± 10 ps/(nm·km)
pendiente de dispersión	-0.34 ps/(nm2·km)
pendiente de dispersión relativa	{{0}}.0034 ± 0,0004 nm-1
dispersión de velocidad de grupo	1,275 x 105 pies2/m
3/ 2a	-25 fs
Parámetros ópticos
Longitud de onda de trabajo (eje lento)	1510-1620nm
Diámetro de campo modal (MFD)	5 µm
Area efectiva	20 µm 2
Longitud de onda de corte (eje lento)	1400nm
atenuación	0.40 dB/km (típico) 0.45 dB/km (máx.)
Duración del tiempo	5 mm
Retraso diferencial de grupo	2 ps/m
Pérdida de empalme	1dB
Parámetros geométricos
Diámetro del revestimiento	125 µm ± 1.5 µm
Diámetro del recubrimiento	250 µm ± 10 µm





Categoría	Requisitos del indicador
Requisitos de la cara final	400X cumple con IEC 61300-3-35
Pérdida de inserción	Menor o igual a 2,5 dB
Pérdida de devolución	UPC>50dB, APC>60dB
Relación de extinción	>18dB
Chaqueta	PVC de 3,0mm, tubo vacío blindado, etc. opcional
Temperatura de funcionamiento	-40 grado ~ +85 grado
Estándares de implementación	YD_T, IEC, Telcordia
