Una guía del conector de fibra óptica ODC

Aquí hay un masEn profundidad, Guía técnicahaciaODC (conector al aire libre)Conector de fibra óptica, incluida su construcción, características de rendimiento, capacidades ambientales y uso en aplicaciones complejas. Este desglose se adapta a profesionales de diseño de redes, telecomunicaciones e implementación de sistemas resistentes.

1. Construcción detallada del conector ODC

ElConector de fibra óptica ODCestá diseñado para cumplirdemandas ambientales duras, proporcionando tanto protección mecánica como transmisión óptica confiable en entornos exteriores, industriales y desplegados en el campo. El conector consta de múltiples componentes que trabajan al unísono para proteger el cable de fibra óptica, garantizar la transmisión de señal de alta calidad y proporcionar una interfaz sólida y sellada.

Componentes:

Carcasa de conector:

Material: Generalmente hecho deplástico de alta resistencia y resistente a los rayos UV(comoPBToPensilvania), oaleaciones metálicas (e.g., aluminiooacero inoxidable) para entornos extremos.

Calificación IP: A menudo calificadoIP67oIP68, lo que significa que el conector puede sumergirse en agua y permanecer apretado por el polvo.

Tamaño: El tamaño típico es mayor que los conectores estándar comoLCyCAROLINA DEL SUR, haciéndolo más resistente y capaz de albergar mecanismos de sellado complejos y componentes de fibra óptica.

Mecanismo de sellado:

IP67\/68: Sellos que aseguranimpermeable y a prueba de polvooperación, capaz de resistirinmersiónHasta una cierta profundidad (generalmente 1 metro) durante 30 minutos o más. Las juntas y los sellos generalmente están hechos desiliconaoEPDM(Monómero de etileno propileno dieno) para garantizar la durabilidad bajo estrés ambiental.

Alivio de tensión de cable: El conector está diseñado con elementos de alivio de tensión queevitar el estrés mecánicode ser transferido a las fibras ópticas. Esto es crítico para minimizarpérdida de curvasy daños mecánicos en aplicaciones exteriores o desplegadas en el campo.

Terminación de fibra interna:

ElConector ODCcomúnmente usa undúplex lcconexión de estilo oQuad (4- fibra)versiones, dependiendo de la aplicación específica y el diseño del sistema.

Tipos de terminación: LC, SC y otros conectores de bajo perfil se usan comúnmente dentro de la cubierta exterior robusta para conectarse al cable de fibra óptica.

Férulas: Las férulas (la parte que mantiene las fibras en su lugar) generalmente están hechas decerámico(parabaja pérdida de inserciónyalta durabilidad) oaleaciones metálicas(En algunas configuraciones especializadas).

Mecanismo de acoplamiento:

Empujeobloqueo de tornilloacoplamiento, con algunos fabricantes ofreciendodiseños sin herramientaspara una implementación rápida.

Acoplamiento roscado: El mecanismo de bloqueo roscado se utiliza en algunos modelos (especialmenteSerie IIIconfiguraciones) para garantizar unConexión segura y resistente a la vibración.

Acoplamiento de bayoneta: Más comúnmente visto enODC -2y algunos modelos heredados, elcuarto de vueltao3- acoplamiento de bayonetaEl sistema permiteapareamiento más rápidoydesagradableMientras aún garantiza una conexión robusta para entornos con alto estrés mecánico.

2. Características de rendimiento

Pérdida de inserción (IL)yPérdida de retorno (RL)

Pérdida de inserción: Valores típicos paraConectores ODCrango de{{0}}. 15 dB a 0.30 dBpor par de apareamiento dependiendo de la calidad del conector y las terminaciones.

Pérdida de retorno: A mínimo de 50 dBparaUpcconectores y60 dBparaAPCLas versiones son comunes. La alta pérdida de retorno es esencial para minimizarreflexiones de señal, particularmente ensistemas de alto ancho de banda o sensibles.

Rango de temperatura de funcionamiento

Conectores ODCpuede funcionar dentro de un amplio rango de temperatura, típicamente de-40 grado a +85 gradoen configuraciones estándar, y hasta+125 gradoEn aplicaciones extremas de alta temperatura.

Algunos especializadosPotencia ODCLos conectores pueden operar en entornos hasta+260 gradoconfibra de alta temperaturaopciones.

Vibración y resistencia a los choques

Conectores ODCestán diseñados para manejar tensiones mecánicas extremas comovibraciónychoque. Esto se logra usandomecanismos de bloqueoymateriales resistentes a la vibración. Dependiendo del modelo específico, estos conectores pueden manejar vibraciones desde10 Hz a 2000 Hzconhasta 10 g de aceleración.

3. Rendimiento ambiental y mecánico

Improbación y sellado por la intemperie (IP67\/IP68)

ElIP67oCalificación IP68asegura que el conector seaimpermeableya prueba de polvo, adecuado para uso al aire libre incluso encondiciones climáticas duras(fuertes lluvias, nieve y temperaturas extremas).

Rendimiento impermeable: El diseño del ODC permitesumersiónbajo el agua durante períodos prolongados (hasta 1 metro de inmersión paraIP67), haciéndolo adecuado paramarina, submarino, ydatos al aire libreaplicaciones.

Protección de blindaje de EMI y descarga electrostática

Los conectores ODC proporcionanAlto blindaje EMIDebido a su fuerte construcción y materiales, haciéndolos ideales paratransmisión de datosen entornos con altointerferencia electromagnética (e.g., estaciones base, redes de transmisión).

Muchos conectores ODC también cuentan conProtección contra la descarga electrostática(ESD) para garantizar elseguridadde equipos electrónicos sensibles durante la instalación y operación.

Resistencia a la corrosión

La construcción del conector ODC a menudo incluyemateriales resistentes a la corrosióncomolatón de níquel, acero inoxidable, oaluminioaleaciones, asegurando la durabilidad a largo plazo incluso enentornos químicos duros(por ejemplo, exposición al agua salada, contaminantes industriales).

4. Tipos de conectores y configuraciones ODC

ODC -2 (fibra dúplex)

ODC -2Los conectores son la configuración más común y se utilizan parafibra dúplexaplicaciones, dondeDos fibrasson necesarios para transmitir y recibir datos.

Típicamente usado enretraso móvil, Ftta, yInfraestructura inalámbrica de alta velocidad.

ODC -4 (Quad Fiber)

Diseñado para aplicaciones de alta densidad, elODC -4permitirCuatro fibrasdentro de la misma carcasa externa, a menudo utilizada ensistemas de fibra óptica de alto ancho.

Común enredes densas, telecomunicaciones, ysistemas militares.

Potencia ODC

A conector híbridoque combinafibra ópticaytransmisión de potenciaEn una sola interfaz, diseñada para aplicaciones que requierenfuerzaydatossobre un solo cable.

Útil enentrega de energía remotaaplicaciones comoestaciones baseyPuntos de recopilación de datos remotos.

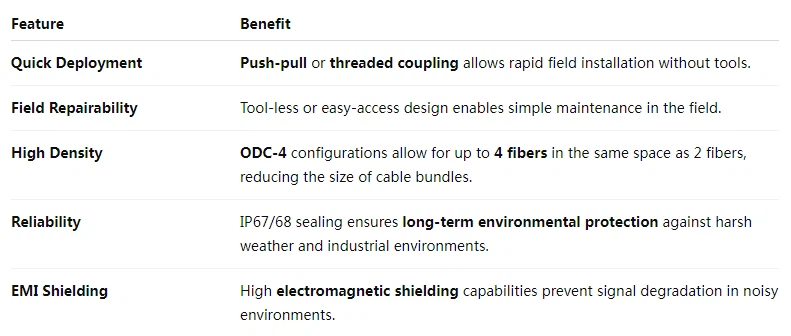

5. Beneficios y aplicaciones de los conectores ODC

6. aplicaciones típicas:

Ftta(Fibra a la antena)

Estaciones base móviles

Redes de transmisión al aire libre

Comunicaciones tácticas militares

Redes de automatización industrial

Sistemas de comunicación ferroviaria

Conclusión y recomendación

ElConector de fibra óptica ODCes un componente esencial paraentornos de red al aire libre y resistente. Proporciona unrobusto, impermeable, yresistente a la vibraciónSolución para implementarsistemas de fibra ópticaenCondiciones duras, comotorres de telecomunicaciones, radiodifusión, aplicaciones militares, ycentros de datos.

Si lo necesitasDespliegue fácil en entornos desafiantes, considerarODC -2oODC -4paraAplicaciones de fibra de alta densidad.

ParaInstalaciones híbridas de potencia y fibra, mira aPotencia ODC.
