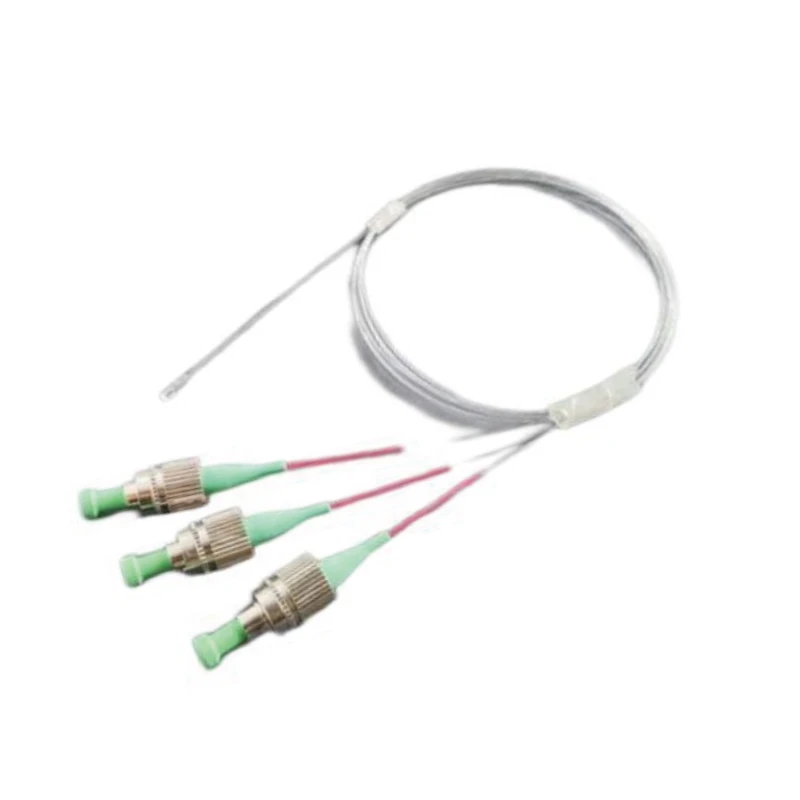

Polarización que mantiene la matriz de fibras
La matriz de fibras que preserva la polarización (PM-FA) se utiliza principalmente en comunicaciones ópticas coherentes. Las fibras que preservan la polarización pueden mantener el estado de polarización de las ondas de luz sin cambios durante la transmisión, lo que puede aprovechar al máximo la superioridad de la recepción coherente.
Descripción
Descripción del Producto
La matriz de fibras que preserva la polarización (PM-FA) se utiliza principalmente en comunicaciones ópticas coherentes. Las fibras que preservan la polarización pueden mantener el estado de polarización de las ondas de luz sin cambios durante la transmisión, lo que puede aprovechar al máximo la superioridad de la recepción coherente. La matriz de fibras que preserva la polarización es una ranura en forma de V (es decir, ranura en V) para instalar una tira de fibras que preservan la polarización en el sustrato de la matriz, lo que puede lograr una transmisión paralela altamente densa al tiempo que garantiza la estabilidad de la polarización de las ondas ópticas.
Características
• Baja pérdida de inserción
• Alto índice de extinción
• Alta precisión, personalización
• Alta estabilidad y repetibilidad
• Cumple con GR326/1209 y RoHS
Aplicaciones
• Giroscopio de fibra óptica
• Hidrófono de fibra óptica
• DWDM/EDFA
• Fotónica integrada
Información para realizar pedidos: FL-PMFA-ABCDFF
|
R: Número de canales |
B: longitud de onda |
C: Ángulo FA |
C: Eje de trabajo |
D: Revestimiento de fibra óptica |
E: longitud de la fibra |
F: Tipo de fibra |
|
1:1 canales |
13: 1310nm |
{{0}}:0 grados |
B: Trabajo de doble eje |
B: fibra desnuda de 250um |
L05:0.5M |
AFC=FC/APC |
|
2:2 canales |
15: 1550nm |
8:8 grados |
F: operación de eje lento, corte de eje rápido |
L: tubo suelto de 900um |
L1: 1.0M |
FC=FC/UPC |
|
8:8 canales |
|
42,5:42,5 grados |
|
Revestimiento LSZH de 2:2.0mm |
L5: 5.0 |
ASC=SC/APC |
|
16:16CH |
|
|
|
3: Revestimiento LSZH de 3 mm |
O: Otro |
SC=SC/UPC |
Parametros del producto
|
Parámetros |
Unidad |
Valor numérico |
|
número de canales |
|
1 ~ 48 canales |
|
Tipo de fibra |
|
Fibra Corning/ nurfern /fujiakura PM |
|
Longitud de onda central |
Nuevo Méjico |
1310,1550 |
|
Pérdida de inserción |
Db |
0.5 |
|
Relación de extinción |
Db |
23 |
|
Pérdida de retorno |
Db |
50 |
|
Ángulo del extremo |
grado |
0,8,42.5 |
|
Temperatura de funcionamiento |
grado |
-5 a +70 |
|
Temperatura de almacenamiento |
grado |
-40 a +85 |
|
Conectores de uso común |
|
FC/LC |
